Робочий.

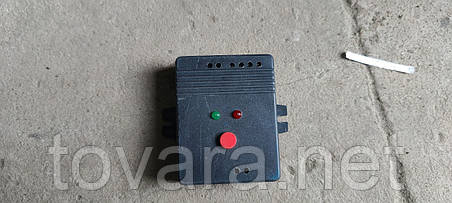

Технічний опис:

Модуль призначений для узгодження дводротового шлейфа сигналізації з пожежними та охоронно-пожежними ППК, що працюють із чотиридротовим шлейфом сигналізації.

Модуль формує сигнал «ТРЕВОГА» для ППК і індикує цей стан червоним оптичним індикатором у разі виявлення таких подій:

- спрацьовування одного або декількох сповіщувачів у ланцюгу дводротового шлейфа;
- обрив або коротке замикання в ланцюзі дводротового шлейфа;
- немає напруги живлення 12 В.
Формування сигналу «ТРЕВОГА» відбувається розривом ланцюга сигнальної лінії чотиридротового шлейфа.

Модуль забезпечує:

— індикацію чергового режиму роботи зеленим оптичним індикатором.
- обмеження струму короткого замикання на заданому рівні.
Модуль дає змогу короткочасно вимикати живлення дводротового шлейфа за допомогою кнопки «СБРОС».

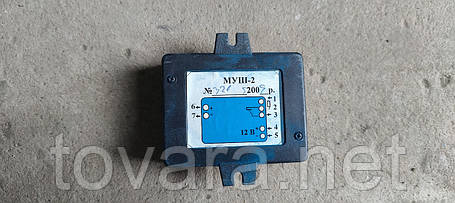

Технічні характеристики модуля узгодження шлейфів МУШ-2

Діапазон вхідної напруги, В 10,2—13,8
Діапазон вихідних напруг у черзі, В 9,7-13,3
Величина падіння напруги на Модулі в чергуваному режимі, В, не більш ніж 0,5
Струм короткого замикання в ланцюзі дводротового шлейфа, мА 30 ± 3
Струм у ланцюзі двопровідного шлейфа, який сприймається модулем, як ГАРХ, мА, не більш ніж 4,0
Струм у ланцюзі двопровідного шлейфа, який сприймається модулем, як черговий режим роботи, мА 5,0-13,5
Струм у ланцюгу дводротового шлейфа, який сприймається модулем, як режим «ТРЕВОГА», мА, не менш ніж 16,5
Струм споживання від джерела 12 В у режимі ОГРИВ дводротового шлейфа, мА, не більш ніж 15
Струм споживання від джерела 12 В у черговому режимі, мА 12 + струм споживання дводротового шлейфа
Струм споживання від джерела 12 В у режимі короткого замикання дводротового шлейфа, мА, не більш ніж 45
Комутована напруга сигнального шлейфа, В, не більш ніж 60
Комутований струм у ланцюзі сигнального шлейфа, мА, не більш ніж 100
Опір між контактами «3» і «2» в чергувальному режимі роботи, Ом, не більш ніж 50
Габаритні розміри, мм 70х70х30
Маса, кг 0,05
